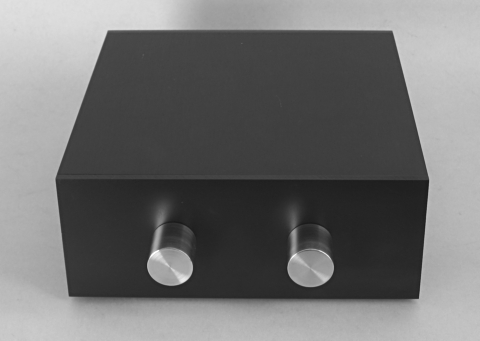

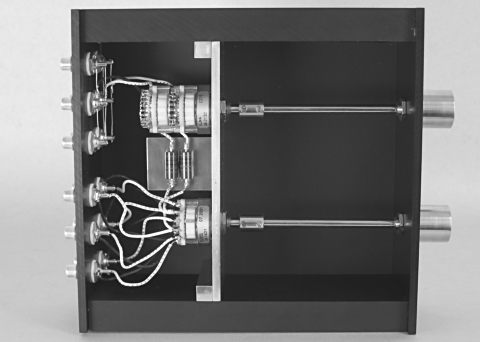

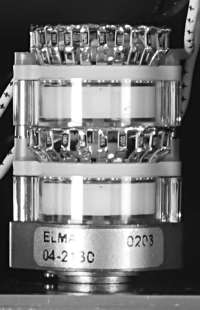

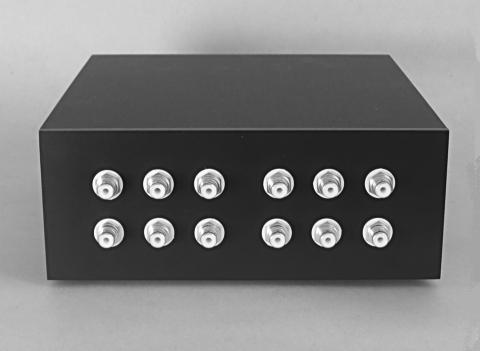

Projekte Pre Amp Statement Verbindung	P 1 passiver Signalabschwächer Als Quellen- und Lautstärkeregler kommen Stufenschalter von Elma zum Einsatz. Diese bekommt man eigentlich ziemlich einfach  z. Bsp. bei Bürklin und erfüllen ihren Zweck. Hier verwende ich die Version mit versilberten Kontakten welche noch mit einer hauchdünnen Schicht Gold überzogen sind, um das Silber vor Korrosion zu schützen.  Der einzige Nachteil dieser Schalter sind die Schaltstufen, welche auf max. 24 Stellungen begrenzt sind. Wer mehr benötigt müsste dann Stufenschalter von Shallco verwenden. Bei den 2 Abbildungen habe ich nur graphisch das Schaltschema dargestellt, die Stellungen lassen sich beliebig erhöhen, man benötigt nur den richtigen Stufenschalter. Rückansicht des Vorverstärkers mit jeweils drei Eingängen und Ausgängen. Die verwendeten RCA-Stecker sind von AudioNote und versilbert. Die gesamte Innenansicht. Hier ist gut zu sehen, das die Schalter so weit wie möglich hinten eingebaut sind, um den Weg für das Signal so kurz wie möglich zu halten. Man erkennt auch gut die Gehäusekonstruktion. So wurden zum Beispiel alle Gehäuseteile auf die 20 mm dicken Alu-Seitenwänden geklebt. Dazu wurde ein Zwei-Komponenten-Harz-Kleber verwendet, der nach der Aushärtung noch gering elastisch ist. Dies soll wiederum das Auftreten und das Übertragen von Schwingungen auf andere Bauteile minimieren. Zum Schluss wurde die vordere Kammer mit feinem Quarzsand gefüllt. up
