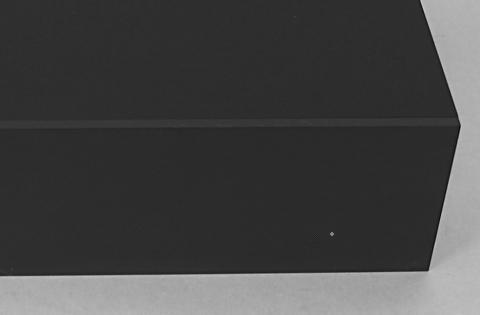

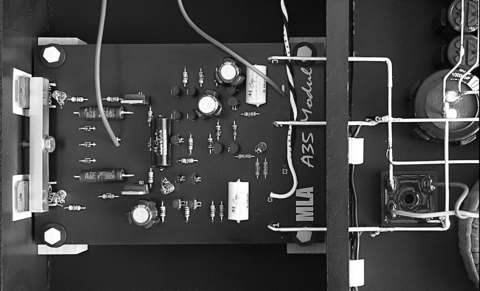

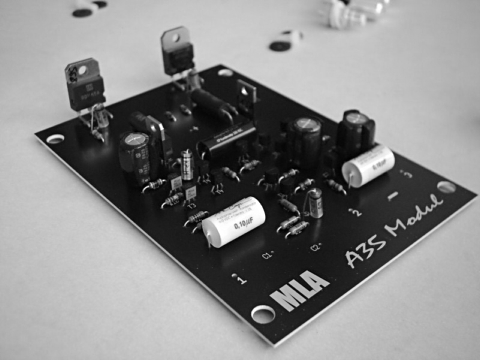

Projekte Pre Amp Statement Verbindung	Mono Amplifier Die Vorderansicht. Das ganze Gehäuse ist im Design sehr schlicht gehalten und man findet z.B. an der Vorderseite keine Schalter, sondern nur eine kleine LED-Leuchte die bei Betrieb aufleuchtet. Wie man auf dem Foto gut erkennen kann, wurde beim Zusammenbau der Gehäuseteile, wie auch bei der Vorstufe, auf Schrauben verzichtet. Das Innenleben einer Endstufe.  Bei der Endstufe wurde sozusagen das komplette Netzteil in ein separates Gehäuse eingebaut, dies soll die Bauteile auf der Platine vor Störungen durch Kondensatoren und Trafo schützen. Platinenmaterial aus Roger RO4003C Hydrocarbon Ceramic Aufbau: - Audio Note RCA Einbaubuchsen - Audio Note Lautsprecherbuchsen - Innenverkablung Voodoo Cable - Netzkabel Supra Lorad - Schukostecker Groneberg - Gehäuse aus Aluminium Platine: - Platinenmaterial Roger RO4003C Hydrocarbon Ceramic - Präzisions-Widerstand Vishay-Dale CMF-55-143 - Präzisions-Metallschichtwiderstände Vitrohm - Präzisions-Drahtwiderstände (Induktionsfrei und mit antimagnetischen Endkappen) - Ausgangstransistoren 12A  Darlington - Mundorf Mcap und Mcap ZN - Kondensator Elna Silmic Netzteil: - Kondensator Panasonic TS-HA und FC Serie - Silizium-Brückengleichrichter 25A - Ringkerntrafo mit 120VA Daten und Messwerte Leistung:   Sinusleistung bei 1kHz 8Ohm                 41W   4Ohm                 52W Impulsleistung                            4Ohm                 56W Ausgangswiderstand bei1kHz 0,01Ohm     Verzerrungen:                        Klirrfaktor (1kHz)   1dB unter Volleistung 0,01% 8Ohm      0,02% 4Ohm bei 5 Watt 0,00% 8Ohm      0,03% 4Ohm bei 0,1 Watt  0,14% 8Ohm      0,22% 4Ohm Verzerrungen:                      Klirrfaktor (10kHz)   bei 5 Watt  0,26% 8Ohm      0,38% 4Ohm bei 0,1 Watt                             1,00% 4Ohm Frequenzgang:   bei 1dB unter Vollaussteuerung  8Ohm                  11Hz – 25kHz   4Ohm                  10Hz – 24,9kHz bei 3dB unter Vollaussteuerung     8Ohm                  8Hz – 42kHz   4Ohm                  8,5Hz – 38kHz Rauschabstand   bei Vollaussteuerung    100,0dB bei 5 Watt    76,5dB bei 0,1 Watt    70,0dB     Abmessungen  (B×H×T)  35×8×21cm Gewicht                                                 ca. 7 kg up
